PDF文件轻松导入CAD的实用指南
在工程设计、建筑绘图等领域，CAD（计算机辅助设计）软件是不可或缺的工具，在实际工作中，我们经常会遇到需要将PDF文件导入CAD软件中进行编辑或参考的情况，本文将详细介绍如何将PDF文件导入CAD软件，并针对不同情况提供多种实用方法。
PDF（Portable Document Format）是一种广泛使用的电子文件格式，它能够保持文档的原始格式和布局，方便在不同平台和设备上进行查看和打印，由于PDF文件主要是为阅读而设计的，其编辑功能相对较弱，当需要在CAD软件中对PDF文件中的图形进行编辑或参考时，就需要将PDF文件导入CAD软件中。
PDF导入CAD的常用方法
1、使用CAD软件自带的导入功能
许多CAD软件都内置了将PDF文件导入的功能，以AutoCAD为例，用户可以通过以下步骤将PDF文件导入：
（1）打开AutoCAD软件，点击菜单栏中的“插入”选项。
（2）在下拉菜单中选择“PDF参考底图”或“附着PDF”选项。

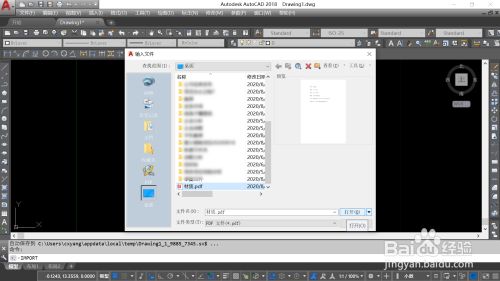

（3）在弹出的对话框中选择需要导入的PDF文件，点击“打开”。
（4）根据提示选择插入点，可以通过输入坐标或点击鼠标左键进行操作。
（5）按下“回车”键，PDF文件即可成功导入CAD软件中。
需要注意的是，不同版本的CAD软件可能具有不同的导入功能和操作界面，具体操作请参考相应软件的帮助文档或在线教程。
2、使用PDF转DWG转换工具
对于需要将PDF文件中的图形转换为CAD可编辑格式的用户，可以使用PDF转DWG转换工具，这类工具能够将PDF文件转换为DWG（AutoCAD的图形文件格式）或DXF（一种通用的CAD数据交换格式）文件，然后再将转换后的文件导入CAD软件中进行编辑。
使用PDF转DWG转换工具的一般步骤如下：
（1）下载并安装一款可靠的PDF转DWG转换工具，如迅捷CAD转换器APP等。
（2）打开转换工具，选择“PDF转DWG”或“PDF转DXF”功能。
（3）添加需要转换的PDF文件，设置转换参数（如输出格式、输出路径等）。
（4）点击“开始转换”按钮，等待转换完成。
（5）将转换后的DWG或DXF文件导入CAD软件中进行编辑。
需要注意的是，由于PDF文件可能包含复杂的图形和文本元素，转换过程中可能会出现一定的精度损失或格式变化，在选择转换工具时，需要关注其转换精度和兼容性等方面的性能。
3、使用插件或扩展程序
一些CAD软件提供了插件或扩展程序，可以方便地将PDF文件导入CAD软件中，这些插件或扩展程序通常具有更强大的功能和更灵活的设置选项，可以根据用户的需求进行个性化设置。
使用插件或扩展程序的一般步骤如下：
（1）根据所使用的CAD软件类型和版本，下载并安装相应的插件或扩展程序。
（2）打开CAD软件，并启用已安装的插件或扩展程序。
（3）按照插件或扩展程序的提示操作，将PDF文件导入CAD软件中。
需要注意的是，插件或扩展程序可能需要支付一定的费用，并且其使用方法和功能可能因软件版本和插件类型而异，在选择插件或扩展程序时，需要仔细了解其功能和价格等方面的信息。
本文介绍了将PDF文件导入CAD软件的三种常用方法：使用CAD软件自带的导入功能、使用PDF转DWG转换工具以及使用插件或扩展程序，每种方法都有其特点和适用场景，用户可以根据实际需求选择合适的方法进行操作，需要注意选择可靠的转换工具和插件/扩展程序，以确保转换精度和兼容性等方面的性能。
